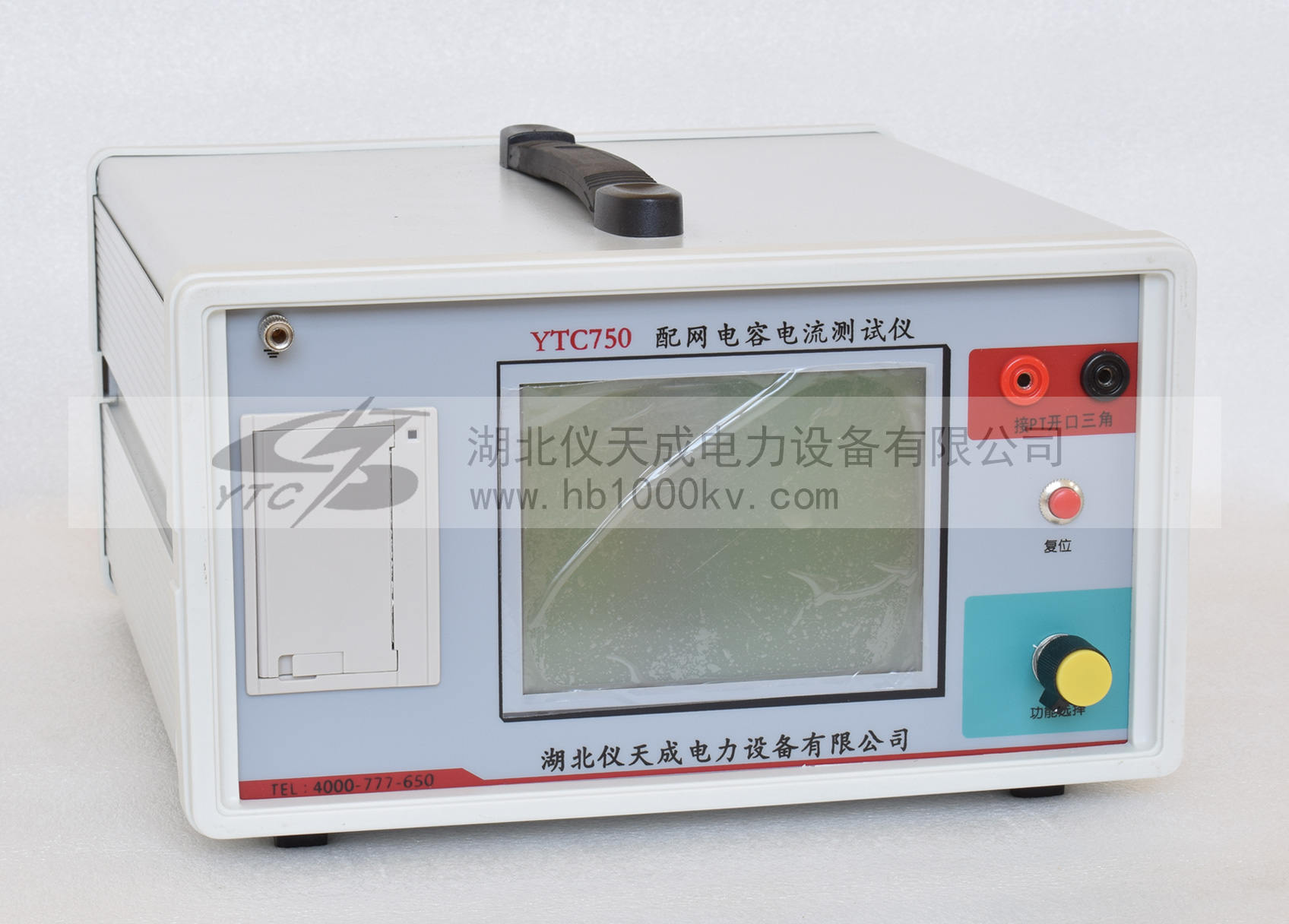

配電網電容電流測試儀是電力工作者用來測試配電網電容電流的儀器。在電力系統中，測量配電網電容電流最直接、最重要的原因是電力安全問題。
電力系統中，66kv及以下的配電網其中性點是非直接進行接地系統，線路系統出現單相接地時，流過故障點的電流由于是線路對地電容行為產生的電容電流，所以他們不會因為馬上對設備造成嚴重損壞，也不會使斷路器斷開，但是一定要想解決辦法就是找出問題故障點并消除。避免因此造成電氣設備損壞情況以及一些其他安全生產事故。
包括：1.單相接地電流能夠通過調相機和變壓器等造成鐵心燒壞。2.人在單相接地故障點附近時，由于電流從觸地點以同心圓的方式不斷向外20米擴散，每個圓周均有明顯不同電位，人體兩腳接觸地面兩點易發生跨步電壓危險。3.單相接地使非故障對地電壓比原來電壓高幾倍，如果發生弧光接地，甚至可能出現2.5-3倍的電壓，弧光還會促使導線周圍氣體發生游離，高電壓碰上氣體游離容易造成相間短路，對電器電子設備和系統造成破壞性故障。4.接地點還會使故障處理設備絕緣材質帶電，造成危害人體觸電事故。
根據國家電力法規，10kv系統電容電流大于30A、35kv系統電容電流大于10A時，應分別安裝消弧線圈補償電容電流。 因此，有必要對配電網的電容電流進行測試，以確定是否應安裝消弧線圈。
另一個原因是PT鐵磁諧振過壓會由配電網電容和 PT 參數的組合引起。為了驗證諧振特性，需要對配電網電容進行精確測量。
